概述

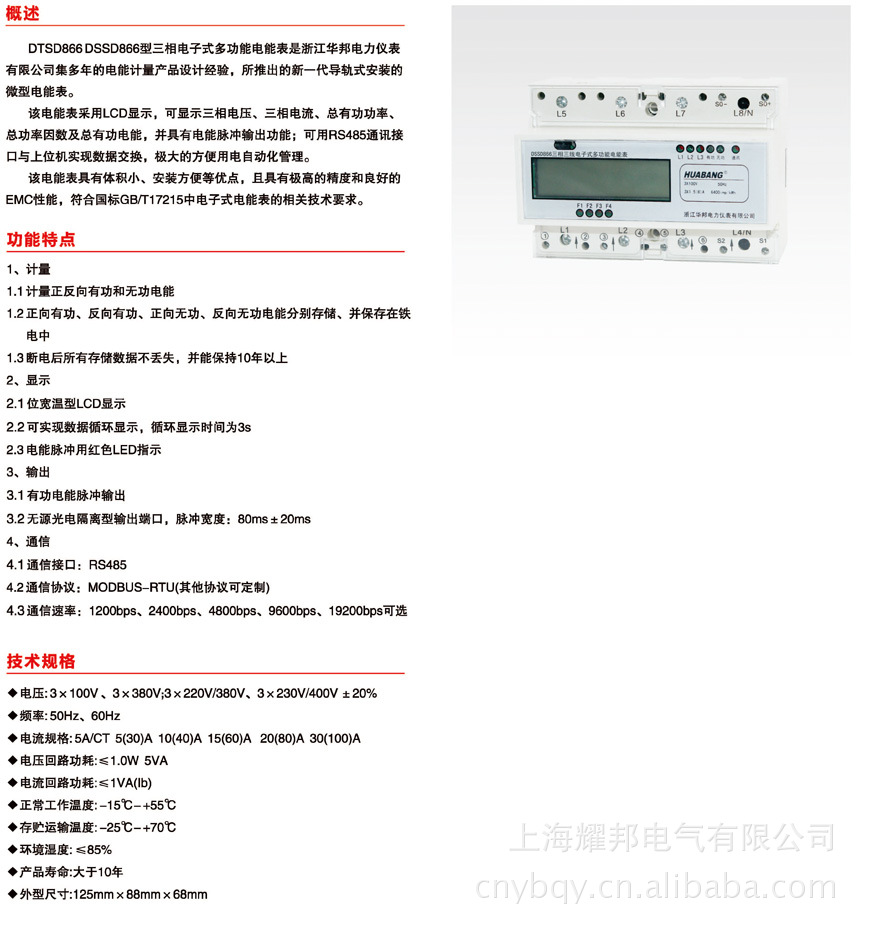

DTSD866/DSSD866型三相電子式多功能電能表是浙江華邦電力儀表有限公司集多年的電能計量產品設計經驗，所推出的新一代導軌式安裝的微型電能表。

該電能表采用LCD顯示，可顯示三相電壓、三相電流、總有功功率、總功率因數及總有功電能，并具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換，極大的方便用電自動化管理。

該電能表具有體積小、安裝方便等優點，且具有極高的精度和良好的EMC性能，符合國標GB/T17215中電子式電能表的相關技術要求。

功能特點

1、計量

計量正反向有功和無功電能

正向有功、反向有功、正向無功、反向無功電能分別存儲、并保存在鐵電中

斷電后所有存儲數據不丟失，并能保持10年以上

2、顯示

7位寬溫型LCD顯示

可實現數據循環顯示，循環顯示時間為3秒

電能脈沖用紅色LED指示

3、輸出

有功電能脈沖輸出

無源光電隔離型輸出端口，脈沖寬度：80ms±20ms

4、通信

通信接口：RS485

通信協議：MODBUS-RTU（其他協議可定制）

通信速率：1200bps、2400bps、4800bps、9600bps、19200bps可選

技術規格

電壓：3*100V、3*380V；3*220V/380V、3*230V/400V±20%

頻率：50Hz、60Hz

電流規格：5A/CT、5(30)A、10(40)A、15(60)A、20(80)A、30(100)A

電壓回路功耗：≤1.0W，5VA

電流回路功耗：≤1VA(Ib)

正常工作溫度：-15℃~55℃

存貯運輸溫度：-25℃~70℃

環境濕度：≤85%

產品壽命：大于10年

外型尺寸：125mm*88mm*68mm
