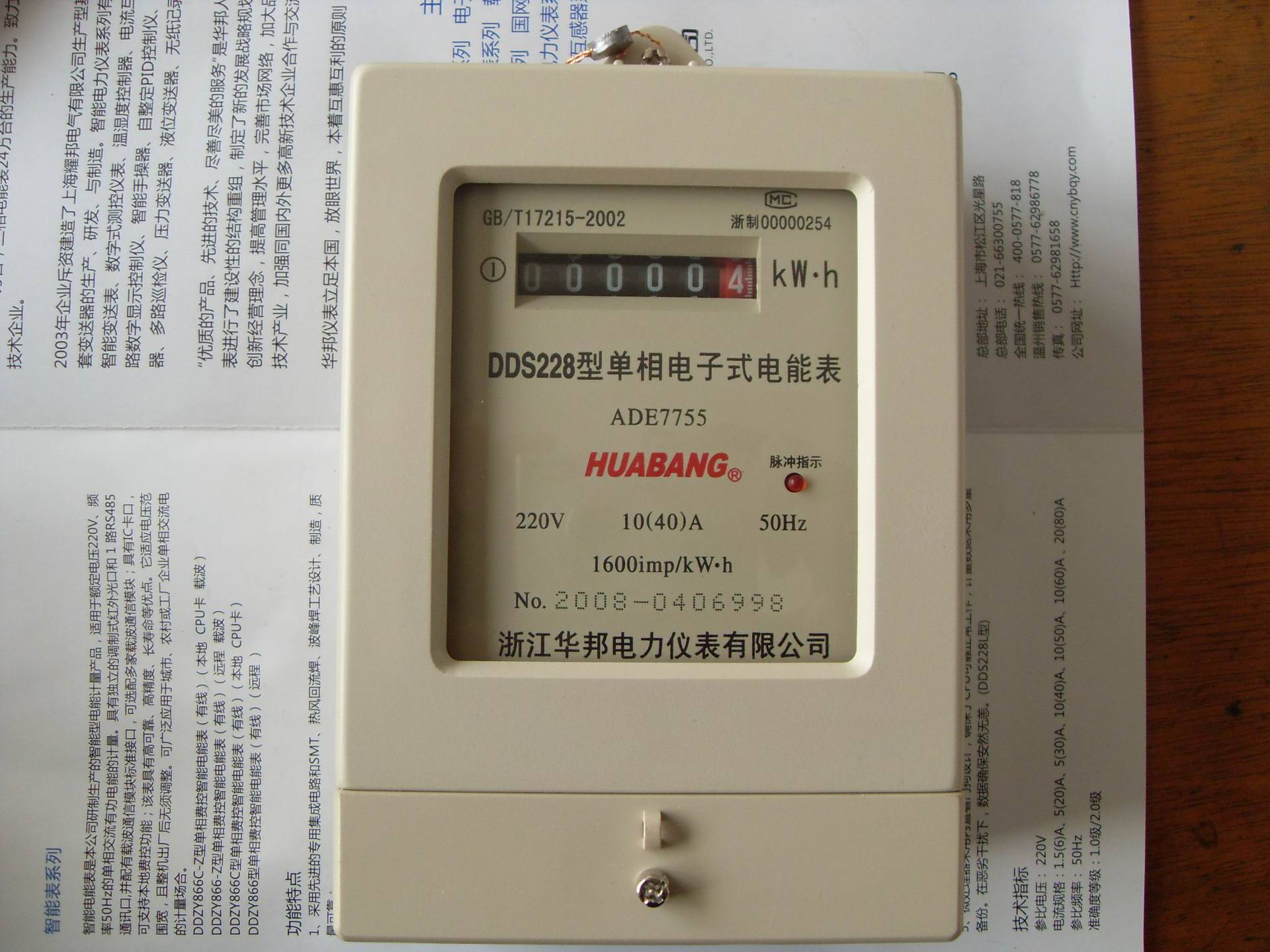

低價促銷DDS228單相電子式電能表 計度器顯示 品牌：華邦

本公司現有一批庫存產品低價促銷，型號:DDS228單相電子式電能表，計度器顯示 品牌：華邦 歡迎廣大客戶前來訂購，訂購電話：0577-62996773 18930848757

一、概述

        DDS228單相電子式電能表(下稱電能表)采用美國ADI公司的單相電能計量芯片ADE7755和先進的SMT及波峰焊接工藝，根據用戶實際用電狀況所設計、制造的新型電能表。本電能表符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》及IEC1036-1996國際標準的全部技術要求。具有良好的抗電磁干擾、低自耗節電、高精度、防竊電、高過載、長壽命的特點。

二、規格和主要技術參數

1、型號規格

型  號	準確度 等  級	參比電壓 Un	額定電流 Ib	儀表常數 imp/kWh	顯示方式
DDS228	1級 或2級	220VAC 50/60Hz	2.5(10)A	6400	LCD顯示 或計度器 顯示
			5(20)A	3200
			10(40)A	1600
			20(80)A	800

2、基本誤差限

負載電流	功率因素COSφ	基本誤差限(%)
		1級	2級
0.05Ib	1.0	±1.5	±2.5
0.1Ib-Imax	1.0	±1.0	±2.0
0.1Ib	0.5(感性) 0.8(容性)	±1.5	±2.5
0.2Ib-Imax	0.5(感性) 0.8(容性)	±1.0	±2.0

注：Ib標定電流，Imax最大電流。

3、起動

  在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.004Ib(1級)電能表應能連續計量電量。

4、潛動

  電壓回路加額定電壓的115%，電流線路中無電流時，在規定時間內儀表的測試輸出不應產生多于一個的脈沖。

5、電壓范圍

  正常工作電壓：0.9Un-1.15Un

  極限工作電壓：0.75-1.2Un

6、功耗

  電壓線路功耗：≦1W和4VA

  電流線路功耗：≦1VA

 4.7氣侯條件

       正常工作溫度：  -35℃～+60℃

        極限工作溫度：  -40℃～+70℃

       存貯和運輸溫度：-25℃～+70℃

三、主要結構及工作原理

1、工作原理框圖













2、工作原理

      電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻，驅動計度器計量電能。

四、安裝與使用

1、 電能表在出廠前經檢驗合格并加蓋鉛封，即可安裝使用。電能表應安裝在室內或戶外表箱內，安裝表的底座應固定在堅固、耐火的墻壁上，建議安裝高度1.8 米，使用環境為-35～+60℃,相對濕度不超過85%，空氣中應無腐蝕氣體。

2、 外形和安裝尺寸圖：



3、 電能表應按接線圖接線，①、②、③、④接線端最好用銅線或銅接線引入，5、6端為脈沖信號輸出端。

4、接線圖



五、保證期限

   電表自出廠日期起18個月內，如用戶遵守本說明書規定要求，并在制造廠鉛封完整的情況下，發現電表不符合技術要求時，制造廠給于免費修理或更換。
