1.  DTSD866型三相四線電子式多功能電能表概述
DTSD866型三相四線電子式多功能電能表是采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的具有現代先進水平的儀表。
DTSD866型三相四線電子式多功能電能表性能指標符合GB/T 17215–2002《1級和2級靜止式交流有功電能表》、GB/T 17883–1999《0.2S級和0.5S級靜止式交流有功電度表》國家標準和DL/T 614–1997《多功能電能表》標準對多功能電能表的各項技術要求，其通信符合DL/T645–1997《多功能表通信規約》的要求。
DTSD866型三相四線電子式多功能電能表能計量各個方向的有功、無功電量及需量，并具有485通訊、手動及紅外停電喚醒等功能，它性能穩定、準確度高、操作方便。
2.DTSD866型三相四線電子式多功能電能表技術指標

l 規格型號與脈沖常數對照表

型  號	類  別	參比電壓Un	額定電流In	有功脈沖常數	無功脈沖常數
DTSD866	三相 四線	3×57.7/100V	3×1.5(6)A	12800imp/kWh	12800imp/kvarh
		3×220/380V	3×1.5(6)A	6400imp/kWh	6400imp/ kvarh
			3×5(20)A	1600imp/kWh	1600imp/ kvarh
			3×10(40)A	800imp/kWh	800imp/ kvarh
			3×15(60)A	400imp/kWh	400imp/ kvarh
			3×20(80)A	200imp/kWh	200imp/ kvarh





l 技術參數

費率數	4
時段數	10
計度范圍	0～999999.99 kWh , 0～999999.99 kvarh
顯  示	液晶
通訊波特率	RS485接口：1200bps～9600 bps；紅外接口：1200 bps
通訊規約	《DL/T645-1997多功能電能表通信規約》或地方規約 *注

注：浙江規約、湖北規約、福建規約、威勝規約等用戶定制地方規約。

3.外形說明及安裝

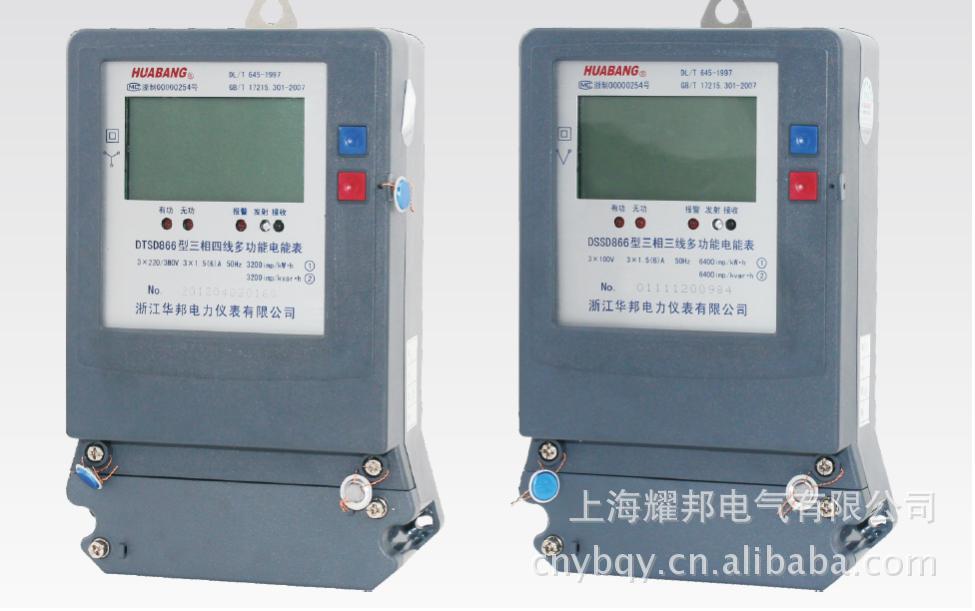

外形圖
三相多功能電能表外形圖說明

翻開上蓋板在表的上方有一電池槽，槽上用兩個螺釘固定著一塊小蓋板。打開小蓋板可見一大、一小兩個電池槽，左邊電池槽安裝有兩節3.0V鋰電池，供停電抄表用；右邊電池槽中安裝有一節3.6V鋰電池，用于停電給單片機供電，維持內部數據不變及時鐘運行。在電池槽的底部有電池的正、負極性標志，安裝時注意電池的正、負極方向。
4.電表的安裝及接線
4.1電能表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用保護柜保護。
4.2電能表上部有掛鉤螺釘孔，用M4´10螺釘固定，電表下部有2個安裝孔，用PA4´10或PA4´12自攻螺釘固定。按下圖所示的安裝尺寸在底板上先鉆好孔，底座應固定在堅固、耐火、不易震動的物體上。
圖3 三相多功能電能表安裝圖

4.3電能表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。

4.4 端子接線圖(僅供參考，具體見端鈕盒反面接線圖)
1)功能端子接線圖(圖4)
圖4 三相多功能電能表功能端子接線圖


2)三相四線電源端子接線圖
電流互感式(3×220/380V 3×1.5(6)A)
直 接 式 (3×220/380V ≥3×5(20)A)
電流、電壓互感式 (3×57.7/100V 3×1.5(6)A)
5.基本功能
5.1 電能計量功能
5.2 最大需量記錄功能
5.3 復費率功能
5.4 失壓記錄功能
5.5 失流記錄功能
5.6 數據輪顯功能
5.7 按鍵顯示功能
5.8 停電、來電記錄功能
5.9 編程、需量清零、廣播校時記錄功能
5.10 報警功能
5.11 編程功能
5.12 其它功能
擴展功能
5.13每月(結算)正向有功用電記錄功能
5.14電能凍結功能
5.15時區結束正向有功電能凍結功能
5.16負荷代表日整點有功電能記錄
5.17停電喚醒功能
5.18多功能(時鐘、需量周期更替、時段切換)檢測輸出口功能
5.19獨立的485通訊接口和紅外通訊口
5.20背光功能
5.21 開蓋記錄功能
5.22負荷曲線記錄功能
5.23反向電流指示功能
