一、概述

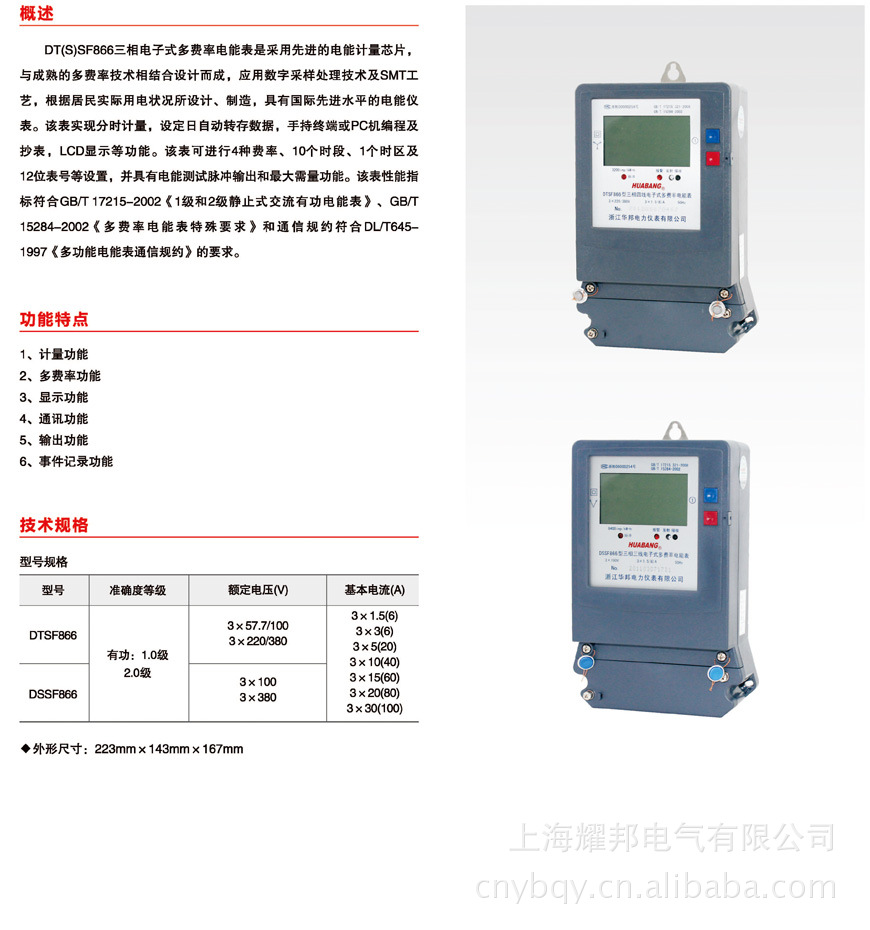

DTSF866/DSSF866三相四線/三相三線有功LCD電能表，是我公司推出的新型產品，采用大規模超低功耗集成電路,應用數字采樣處理技術及SMT生產工藝并根據工業用戶實際用電狀況所設計、制造的具有當前國際先進水平的儀表。
DTS/DSSF866型三相電子式電能表能精確測量正/反向有功電能，并可單獨計量有功分相電能，還具有RS485通訊接口、紅外通訊接口等功能。本產品性能指標符合GB/T17215-2002、GB/T17882-1999及DL/T645-1997標準中對三相電子式電能表的技術要求。
二、工作原理
三相電子式LCD電能表是由測量單元和數據處理單元等組成，除計量有功電能量外，還具有分相計量、凍結數據等功能，并能顯示儲存和輸出數據的電能表。
工作原理如下圖所示：
電能表工作時,通過對電壓電流信號進行采樣，經由芯片內部AD轉換后，送至功率測量信號處理電路，輸出計量脈沖送至主MCU進行計量。由于采用了高精度的計量芯片，使電壓、電流分辨率大為提高，從而使電能表計量準確度有了顯著提高，提高了產品的競爭力。
圖中MCU處理器用于計量和處理輸入輸出數據，并可分相計量有功電能數據，通過紅外或RS485接口進行通訊，并完成運行參數各種數據的存儲。
三、功能及特點
3.1 計量正/反向有功電量。
3.2 具有分相電量計量，分相電量相加等于正/反向有功總電量。
3.3 反向有功電量記入正向有功總電能中，即有功總電能等于正向有功電能加上反向有功電能。
3.4 電能功率正/反向自動判別，各種形式為脈沖不累計。
3.5 零點電能凍結：電能表能凍結并記錄當天及最近七天的零點電能（帶時標）數據。
3.6 整點電能凍結：電能表能凍結并記錄最近二十四小時的整點電能（帶時標）數據。
3.7 顯示功能
3.7.1 采用全中文顯示方式的LCD液晶。
3.7.2 電表數據輪顯功能，總電量、日期、時間、表號等各顯示間隔時間1-99s可設，停電只顯示總電量。
3.7.3顯示屏的工作溫度：-30～+70℃，儲存溫度為：-40～+80℃，壽命大于10萬小時。
3.8 具有485通訊功能,通訊波特率1200bps。
3.9紅外通訊功能，通過掌上電腦能抄收到電表數據。
3.10密碼等級
超級密碼：在開啟編程開關時，用超級密碼權限可對電表進行包括軟件校表、電表總清零、電量清零、參數設置等操作。
編程密碼：在開啟編程開關時，用編程密碼權限可對電表進行包括電量清零、參數設置等操作。
3.11 斷電后，所有存儲數據不丟失，能保持10年以上
四、規格及主要技術參數
4.1 規格：
|
產品型號 |
規 格 |
準確度 等級 |
電能測試 脈沖常數 |
|
|
DSSF866 三相三線 |
3×100V |
3×1.5(6)A |
1.0/2.0 |
6400imp/kWh 6400imp/kvarh |
|
DTSF866 三相四線 |
3×220/380V |
3×1.5(6)A |
1.0/2.0 |
6400imp/kWh 6400imp/kvarh |
|
3×5(20)A |
1.0/2.0 |
3200imp/kWh |
||
|
3×5(50)A |
1.0/2.0 |
3200imp/kWh |
||
|
3×10(40)A |
1.0/2.0 |
1600imp/kWh |
||
|
3×15(60)A |
1.0/2.0 |
1600imp/kWh |
||
|
3×20(80)A |
1.0/2.0 |
800imp/kWh |
||
|
3×30(100)A |
1.0/2.0 |
800imp/kWh |
||
備注：脈沖常數應以電表標牌標識為主。
4.2 準確度等級:有功1.0級，無功2.0級
4.3 起動：電能表在參比電壓，參比頻率和功率因數為1的條件下，當負載電流為0.4%（或0.5%）標定電流[經互感器表為0.2%（或0.3%）]時，在國標規定時間內電能脈沖輸出指示燈應能連續指示，且有電能脈沖輸出。
4.4 潛動：具有防潛動邏輯設計
4.5 額定頻率：50Hz
4.6 電壓范圍：額定電壓±30%
4.7 功率消耗：每相電壓回路≤2W,6VA、電流回路≤1VA。
4.8 環境條件：
a)標準工作溫度-30℃～+55℃
b)極限工作溫度-40℃～+70℃
