概述

DDSI866型單相電子式載波電能表(以下簡稱電能表)，是我公司采用當今國際先進微電子芯片研制、生產的新型智能電表。電能表使用PL3000系列微處理器為核心，具有載波通訊、繼電器控制功能；電能計量采用ADE7755計量芯片；電能表具有集成度高，計量精度高，速度快，功耗小，載波通訊接口等特點。

電能表性能指標符合GB/T 17215-2002 （IEC61036）的要求，載波性能指標符合電力行業標準DL/T 698-1999，電能表穩定可靠，計量精度高，字輪顯示，安裝方便等諸多特點，特別適用于居民用戶和工業用戶的電能計量及控制。

2.規格型號及主要技術參數：

2.1  規格型號

型號	精度等級	額定電壓 (V)	脈沖常數 imp/kWh	額定電流 Ib(A)
DDSI866	1.0	220	6400	1.5(6)A
			3200	5(20),5(30),
			1600	10(40),10(60)



2.2          主要技術參數

項  目	主要技術參數及規格
誤差	符合IEC61036-1996要求
參比頻率	50Hz
計度范圍	00000.00－－99999.99kWh
載波通訊	擴頻系列15位，中心頻率120K，帶寬15KHz
功耗	靜態小于0.5W，載波發射時小于3W
MTBF	優于5*104小時
外型尺寸	長*寬*厚：153mm *110mm *61mm
電源電壓	220V±20％
參比電流	1.5(6)A,5(20)A,5(30)A,10(40)A,10(60)A
繼電器電流容量	>60A
功率脈沖輸出參數	脈寬80ms±20%，5-24V DC電壓由外部提供
極限工作溫度	-40℃～+80℃
環境濕度	小于75%
存儲和運輸溫度	-25℃～+75℃









6.3電能脈沖輸出功能

l       有功電能量脈沖輸出，用于校表、采集電能量

l       無源隔離型輸出端口

l       波形：方波

l       脈沖寬度：80ms±20%

l       壽命：≥10⁹個脈沖

l        脈沖常數：符合銘牌指示，單位為 imp/kWh

7.貯運與保修

7.1運輸與貯存

l     本產品在運輸時，需在包裝條件下進行，運輸和拆封過程不應收到劇烈振動和沖擊，其運輸包裝貯存應符合       GB/T 15464–1995《儀器儀表包裝通用技術條件》。



l       貯存電能表應在原包裝內，保存地點應清潔，其環境溫度應為-25℃～+75℃，相對濕度不超過85%，且在空氣中不含有腐蝕、易爆炸的有害物質。

l        其疊放高度不得超過5層







6.主要功能：

6.1計量功能

l       7755精確測量正負有功功率，以同一個方向積算電能，解決電流反接竊電問題

l       電能計量線性好、動態工作范圍寬，在1000:1的動態范圍內誤差小于0.3%

l       斷電后，所有存儲數據不丟失，能保持10年以上

6.2電力載波通訊功能







l       用于電能表參數設置及電表底碼的設置、抄讀

l       可進行電能表繼電器的操作

l       通信速率：同步通訊，500bps

l       通信距離：500m（每兩個接點之間）

l       具有4級載波中繼功能、擴展通訊距離

l        通信規約：單費率協議載波信道通訊規約







3.執行標準

l       DL/T 698-1999  電壓電力用戶集中抄表系統技術條件

l       GB/T 17215-2002  1級和2級靜止式交流有功電能表





4.結構：

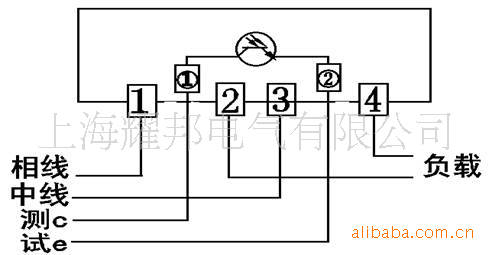

4.1電能表接線圖（僅供參考，具體見端鈕盒反面接線圖）

4.1.1直接接入接線圖

4.1.2互感器接入接線圖

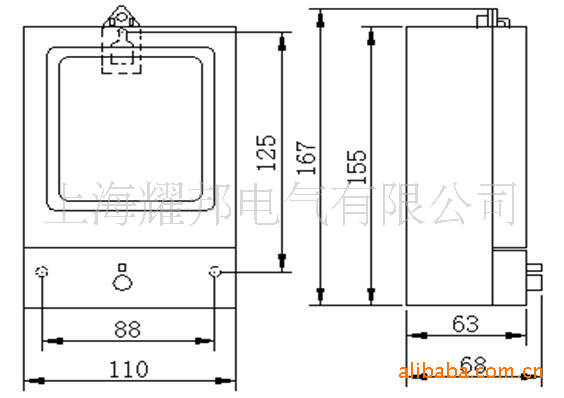

4.2         電能表外型及安裝尺寸



5.工作原理

電能計量由7755的計量單元完成，具有計量精度高、動態范圍大等優點；與PL3105C采用光電隔離方式接口，安全可靠。

電能表由PL3105C構成電能計量、載波通訊接口、字輪驅動、繼電器控制的主控部分，具有集成度高、功耗低、體積小等優點。





電能表工作原理簡圖
